CDZ低阻高中效空气过滤器

HFH超低阻回风装置，符合GB51039-2014综合医院建筑设计规范要求，主要用于医院的集中空调系统、诊室、治疗室、药疗室、换药检查室、抢救室、洗消准备间、透析室甚至ICU等场所的风机盘管回风口处。

分类：

详情描述

　　HFH超低阻回风装置，符合GB51039-2014综合医院建筑设计规范要求，主要用于医院的集中空调系统、诊室、治疗室、药疗室、换药检查室、抢救室、洗消准备间、透析室甚至ICU等场所的风机盘管回风口处。能够很好地解决了使用了风机盘管场所的空气净化问题。洁净了室内空气，避免了病人感染的发生，同时又改善了医护人员的工作环境。

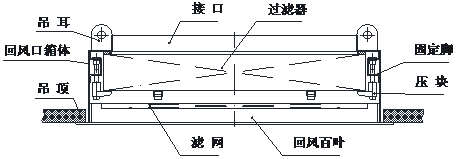

HFH-A不带法兰接口回风装置结构示意图

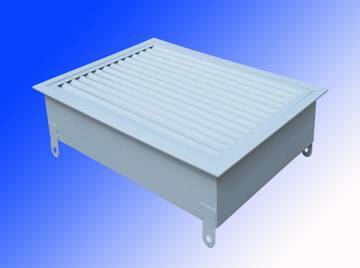

回风装置箱体采用冷轧钢板喷涂制作，回风百叶采用铝型材喷涂制作。

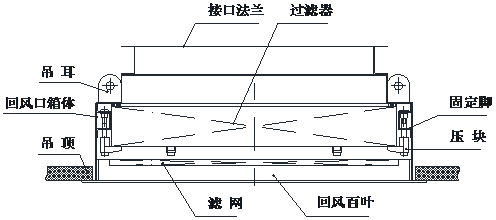

HFH-B带法兰接口回风装置结构示意图

回风装置箱体采用冷轧钢板喷涂制作，回风百叶采用铝型材喷涂制作。

特点：

◆ 阻力低

HFH回风口内，选用超低阻滤材，制作的CDZ过滤器。CDZ过滤器选用最佳的工艺，使过滤器和回风装置的阻力最低。

风速m/s	0.4	0.6	0.8	1.0	1.2	1.4
阻力Pa	8	12	16	20	24	29

◆ 效率高

CDZ过滤器的过滤效率高，一次滤菌效率≥90%，计重效率≥97%，对0.5μm粒子的初始过滤效率≥85%。

粒径μm	0.5	1.0	3.0	5.0
效率 %	87	93	98	99

◆ 高节能

节能效果明显，对系统的节能30%以上。

◆ 使用寿命长

选用滤纸折叠结构，增大过滤面积，过滤器的寿命明显延长。常规条件下使用寿命不低于6个月。

◆ 更换维护方便

过滤器到终阻力后，只需更换过滤器。更换只需将过滤器取下，新过滤器用压块固定即可。

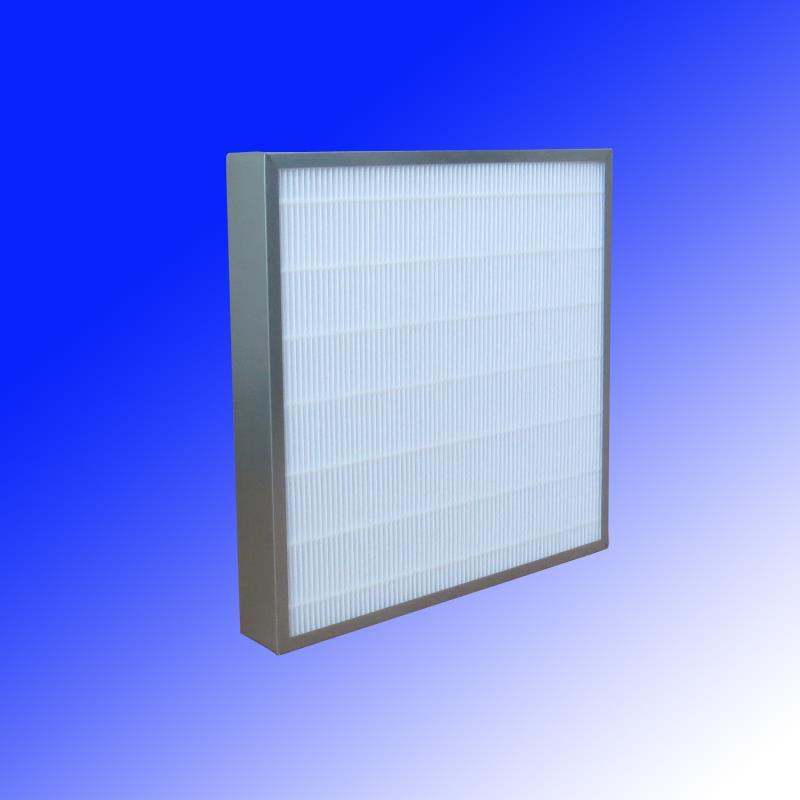

HFH回风装置内CDZ过滤器材质说明：

过滤材料：化学纤维

外框：镀锌钢板

密封垫：EPDM可选

密封胶：热熔胶

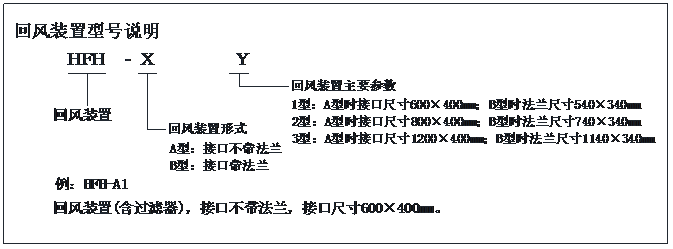

医用风机盘管对应HFH回风装置的型号

风机盘管代号	高档风量 m³/h	盘管回风口尺寸 mm	HFH回风装置型号	内装过滤器尺寸 mm	截面风速 m/s	阻力 Pa	箱体外径 mm	总高度A/B mm	回风百叶外径 mm	建议吊顶开孔尺寸 mm	吊耳尺寸 mm
E-3	450	600×400	HFH-A(B)1	630×430×70	0.46	10	685×485	190/240	735×535	700×500	635×485
E-4	600	600×400	HFH-A(B)1	630×430×70	0.62	12	685×485	190/240	735×535	700×500	635×485
E-6	800	600×400	HFH-A(B)1	630×430×70	0.82	16	685×485	190/240	735×535	700×500	635×485
E-8	1100	800×400	HFH-A(B)2	830×430×70	0.86	17	885×485	190/240	935×535	900×500	835×485
E-10	1550	800×400	HFH-A(B)2	830×430×70	1.21	24	885×485	190/240	935×535	900×500	835×485
E-12	2100	1200×400	HFH-A(B)3	1230×430×70	1.10	22	1285×485	190/240	1335×535	1300×500	1235×485
